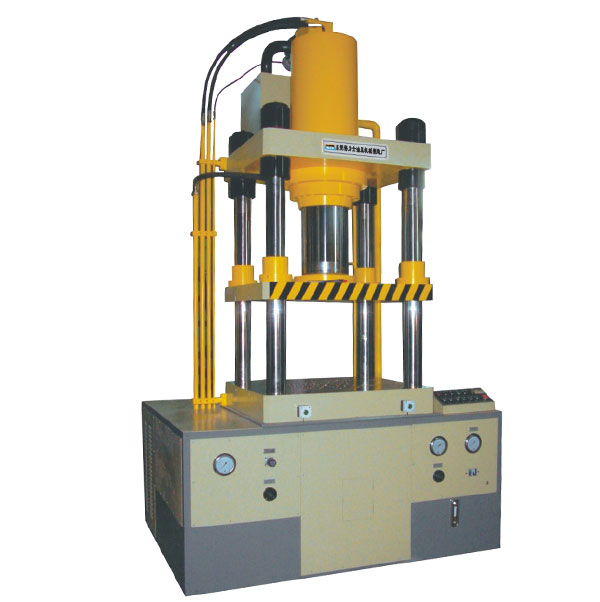

四柱双动拉深油压机
四柱双动拉深油压机
适用范围

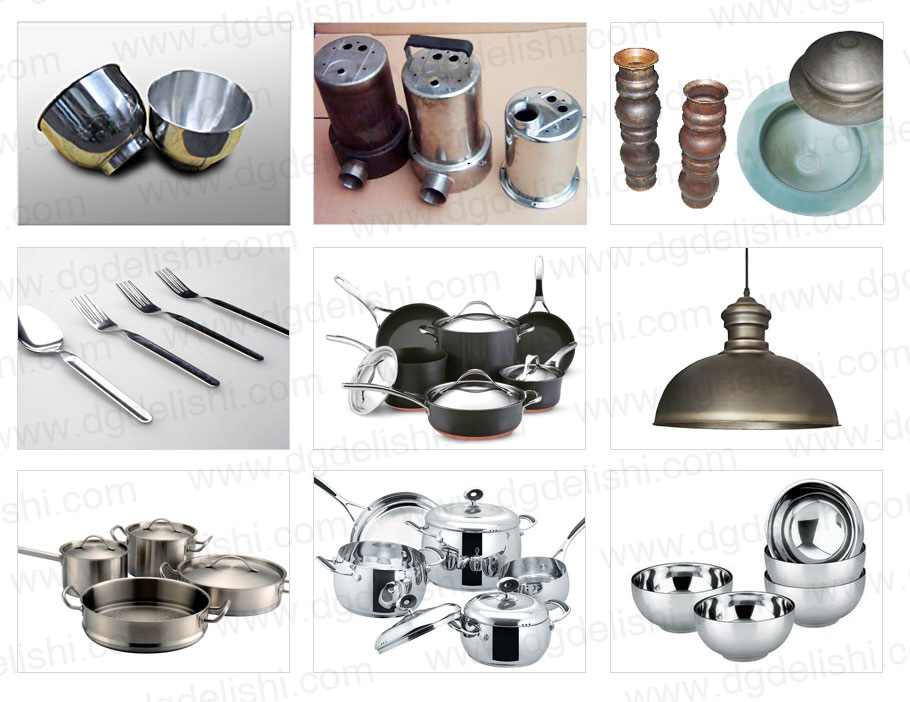

1、餐具、厨具、电机电器金属壳、罩底板和灯饰零件等产品的拉深成型;
2、金属或非金属零件的整型、压印、拉深和切边等。

在线留言
产品详情

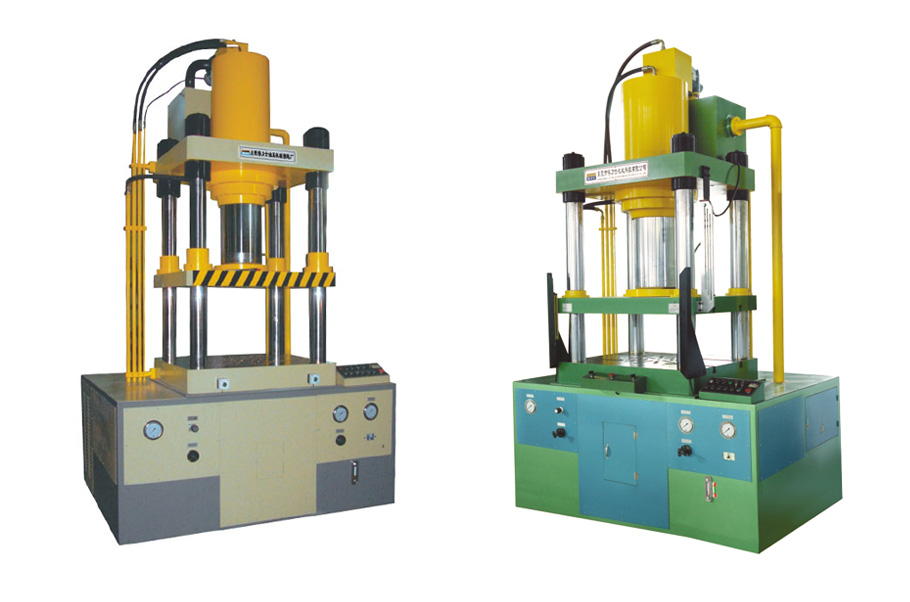

DSF系列四柱双动拉深油压机




1、采用先进的二通式插装阀油路,油压系统故障少,可靠性高且换向冲击小;

2、主油缸采用整体锻打并经精密研磨,在高压状态下使用可靠性高;

3、四柱采用高强度合金钢制作,表面镀硬鉻,耐磨性好;

4、关键油压电器件采用德国、美国和日本名牌产品,工作可靠性高;

5、活动工作台空行程速度快,生产效率高;

6、活动工作参设有上模脱料用油压脱料油缸。




1、餐具、厨具、电机电器金属壳、罩底板和灯饰零件等产品的拉深成型;

2、金属或非金属零件的整型、压印、拉深和切边等



型号 单位 规格
DSF-50 DSF-120 DSF-220 DSF-220L DSF-275 DSF-350 DSF-350L DSF-500 DSF-500L DSF-600
主油缸 公称力 Ton 35 85 160 160 200 260 260 350 350 420
最大行程 mm 350 450 560 560 560 560 560 600 600 700
压边油缸 公称力 Ton 15 35 60 60 75 90 90 150 150 180
最大行程 mm 175 200 260 260 260 600 260 300 300 350
卸料缸 公称力 Ton 2 3 5 5 5 5 5 10 10 10
最大行程 mm 150 180 200 200 200 220 220 250 250 300
开口高度 mm 600 730 900 1000 900 900 900 1000 1200 1500
固定工作台距地面高度 mm 990 1055 1080 1100 1100 1200 1200 1550 1600 1700
活动工作台下行速度 mm/s 195 220 210 210 210 200 200 210 210 190
活动工作台拉深速度 mm/s 25 20 20 20 19 17 17 18 18 14
活动工作台回程速度 mm/s 180 220 200 200 200 165 165 190 190 180
底缸上升速度 mm/s 120 50 120 120 115 160 160 85 85 75
工作台有效尺寸 左右(柱内) mm 500 500 710 900 800 900 1100 1050 1250 1400
前后(边缘) mm 550 600 870 1100 900 1000 1250 1200 1500 1600
机器外型尺寸 左右 mm 1750 1990 20900 2280 2190 2200 2400 2970 3090 3690
前后 mm 1160 1510 1500 1750 1650 1850 1850 2200 2400 2000
高度 mm 2550 2920 3500 3500 3600 3800 3840 4680 4800 5640
电机功率 kw 7.5 15 30 30 30 37 37 55 55 55
机器重量(参考) kg 2280 3500 6000 6600 7500 9500 12500 16000 22000 23000
